4G路由器上报GPS卫星数据功能配置示例

2022年08月03日
专题中心
1534

4G路由器上报GPS卫星数据功能配置示例

测试场景:路由器端GPS数据传输至网络服务器(路由器为客户端,网络TCP工具为服务器)
配置如下:

1.1.找到如图“高级网络”–“定位服务”–“配置”,点编辑修改将LOC_SERVER1参数设置为工作模式定位服务,工作协议gps1,并设置采集周期后保存。
1.2.设置“配置”,修改LOC_UPLOAD1,点击编辑修改工作模式为TCP 客服端,协议为LOC NMEA并保存应用。图片3.png
1.3.确认和对应修改设备“配置”参数,网络TCP调试工具端口号参数需和这里保持一致。以上都设置完成后,展示页面如下:

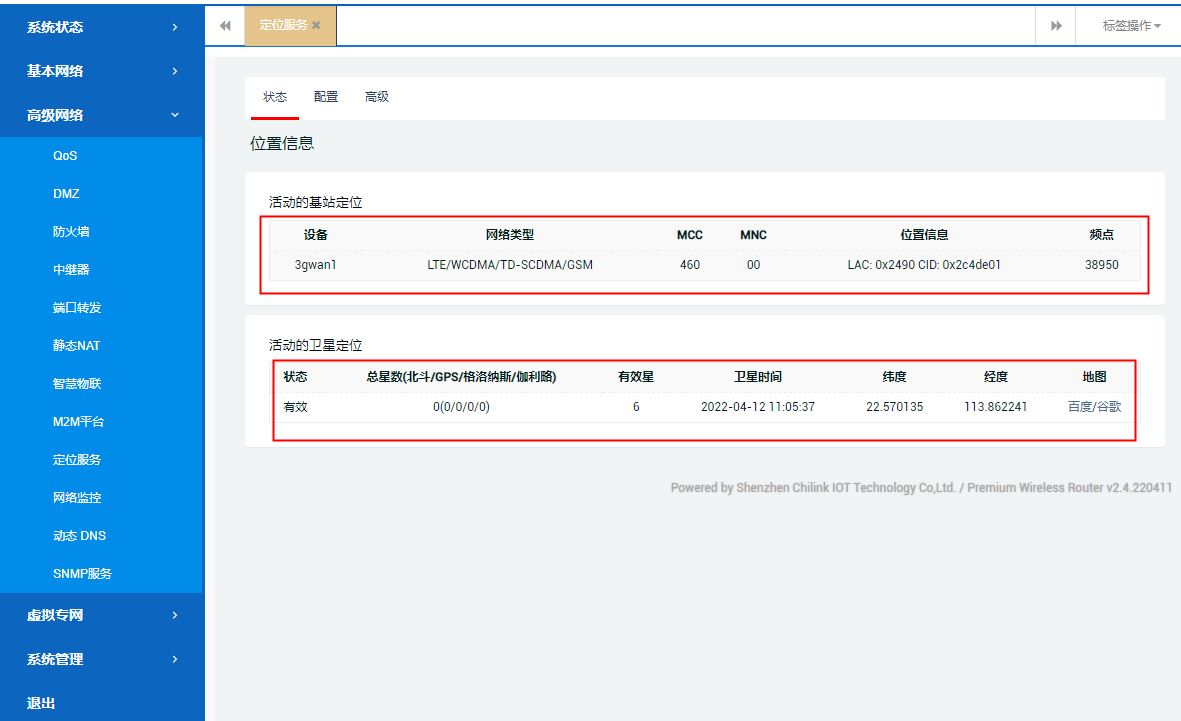

1.4.找到“高级网络”–“定位服务”–“状态”,可以查看当前卫星状态数据。
1.5.最后打开网络TCP调试工具,可以正常接收到GPS卫星定位数据,如下:
1.6. GPS数据格式解析如下图所示。
