双网口路由器负载均衡功能设置有线WAN优先,4G备份规则
1.路由器登录

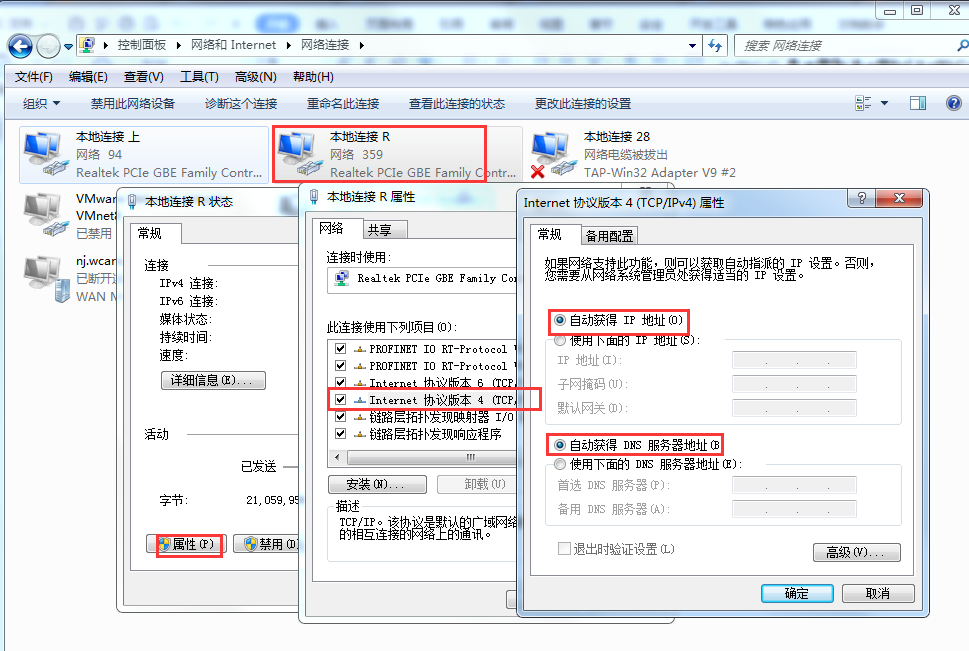

a)路由器安装正常可用的4G卡,安装好网络天线;然后用网线将路由器的Lan口连接 到电脑网口,同时电脑网络共享中心的本地连接设置自动获取;

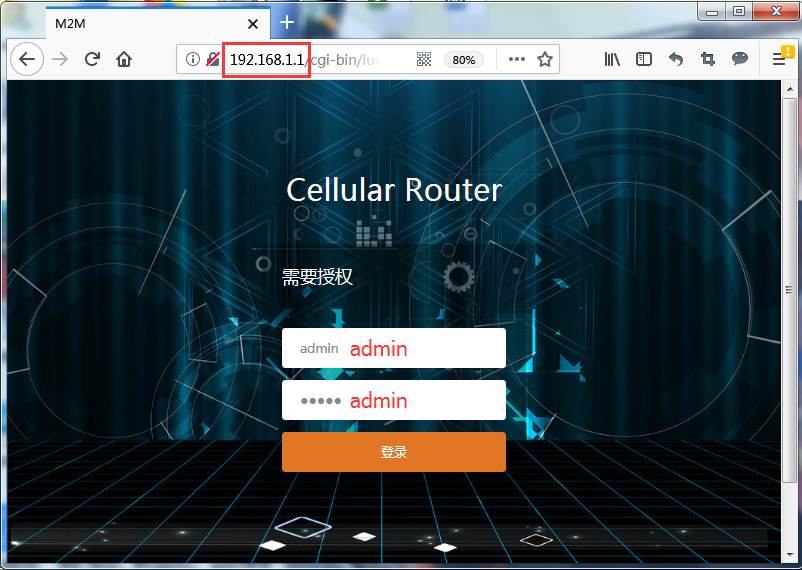

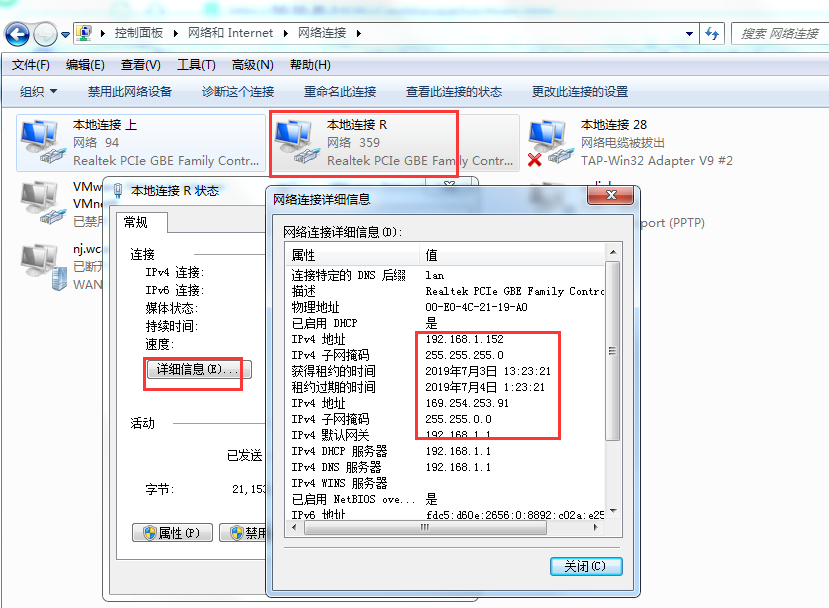

b)打开浏览器,输入:192.168.1.1(默认地址,如有修改,请先查看电脑本地连 接处的实际网关ip地址),回车,输入默认的登录用户名、密码:admin/admin, 点击“登录”,最后进入到路由器的配置管理页面。

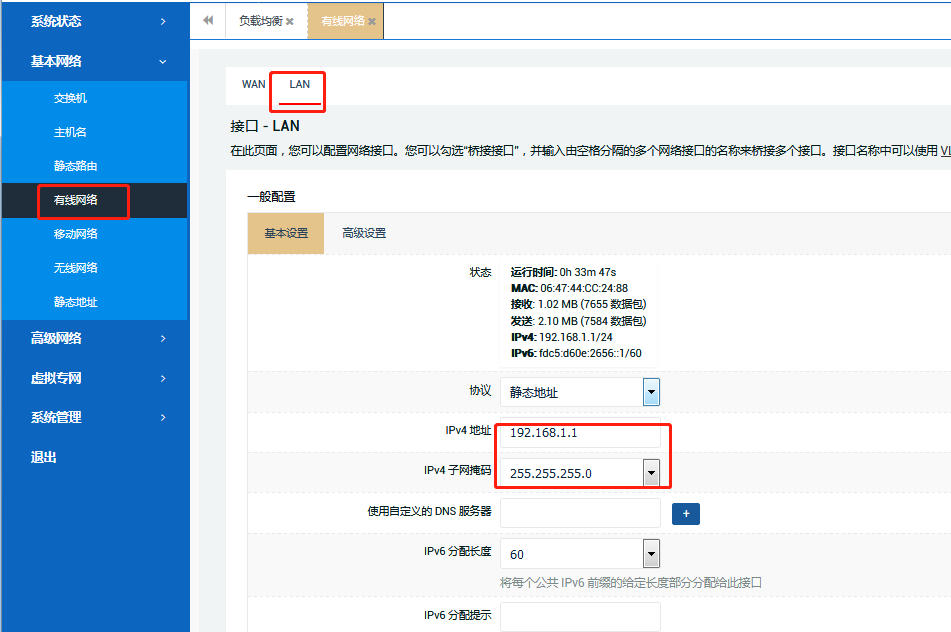

c)如有需要,可参考这里修改路由器默认网关Lan的IP地址,如下:
2.有线WAN+4G网络确认

a)确认有线WAN网络

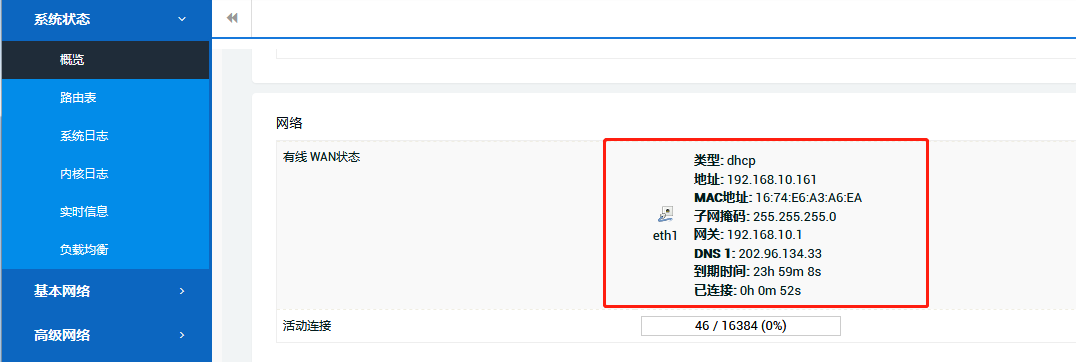

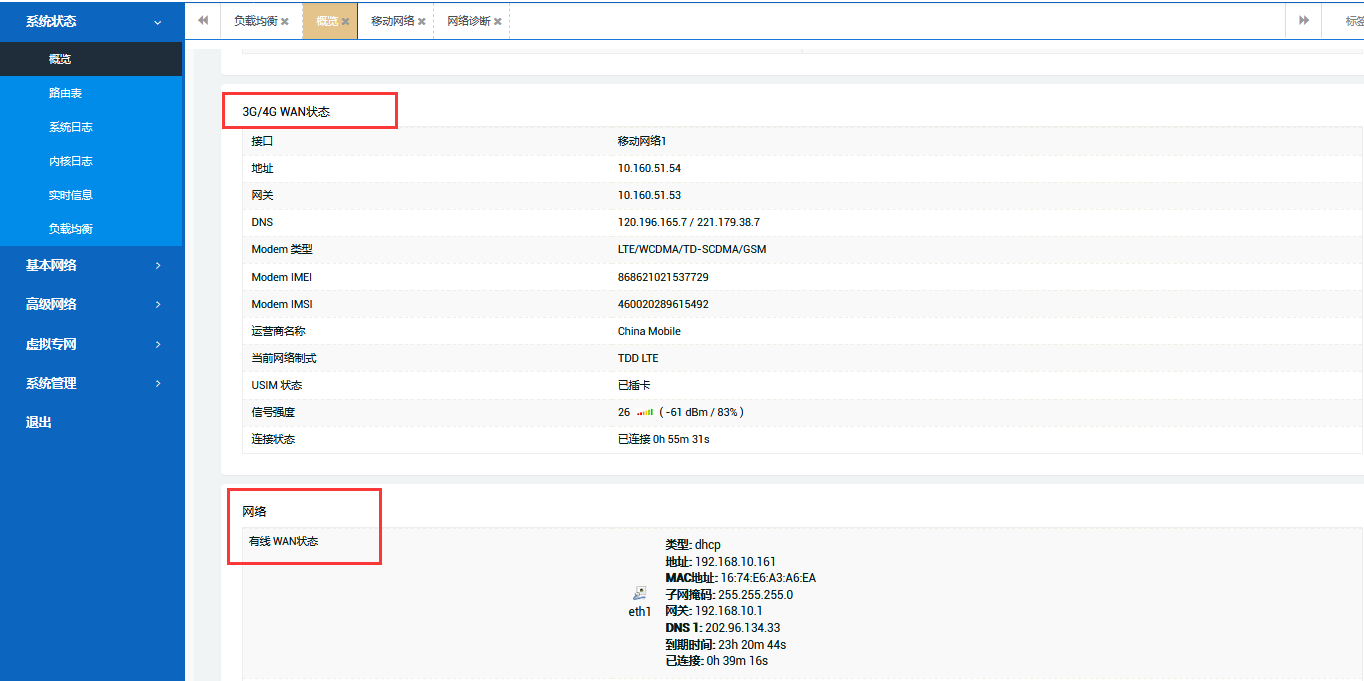

将上级路由器的Lan口网线连接至ZR2000路由器的WAN/Lan网口(注意:上级路由器的Lan口网关地址必须不能和下级路由器的Lan地址同一网段,不然引起网络冲突,导致下级路由器无法访问外网),并登陆页面“系统状态”—“概览”,查看有线WAN的网络状态(未接入有线WAN时,接口显示未连接),如下:

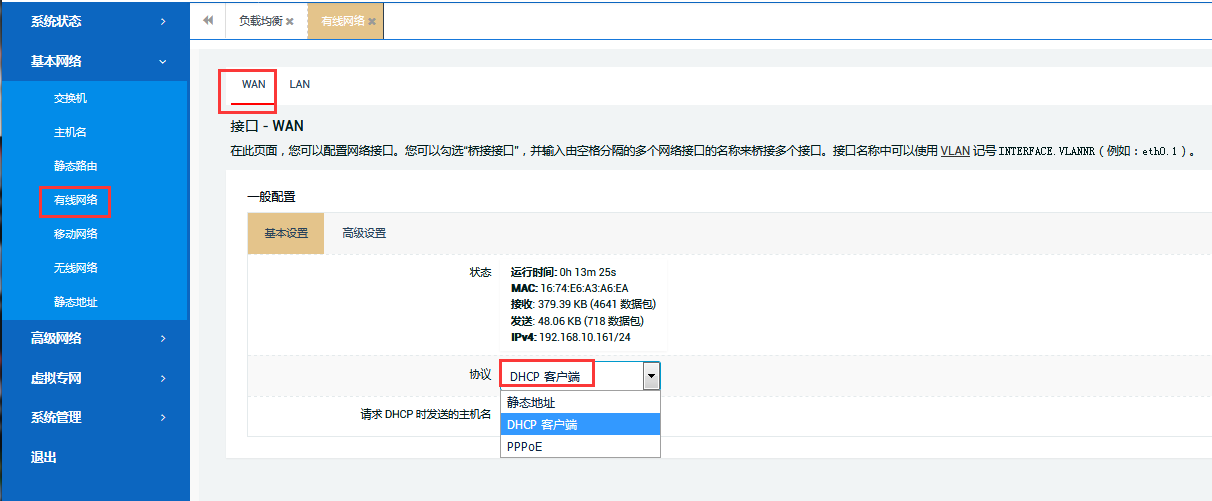

ZR2000有线WAN网络默认是自动获取上级路由器网段地址的,如果上级有线是通过PPPoE宽带拨号方式获取网络的,请更改为PPPoE配置宽带账号和密码即可。如下:
b)确认4G卡移动网络

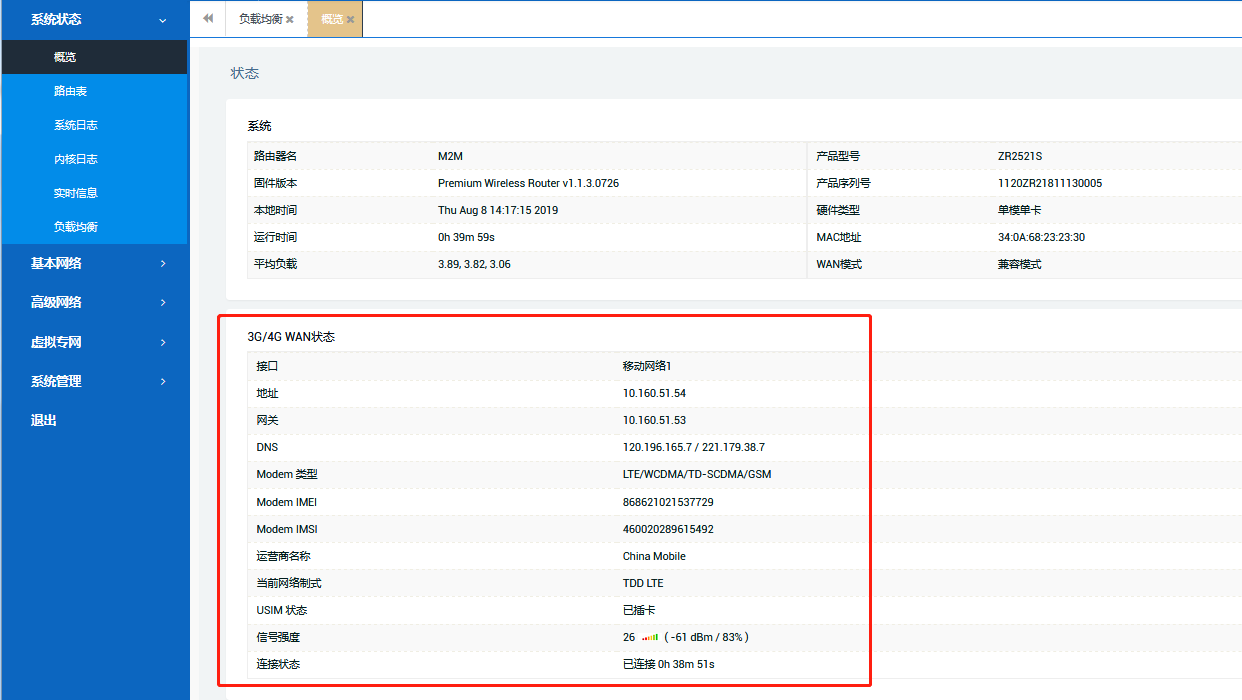

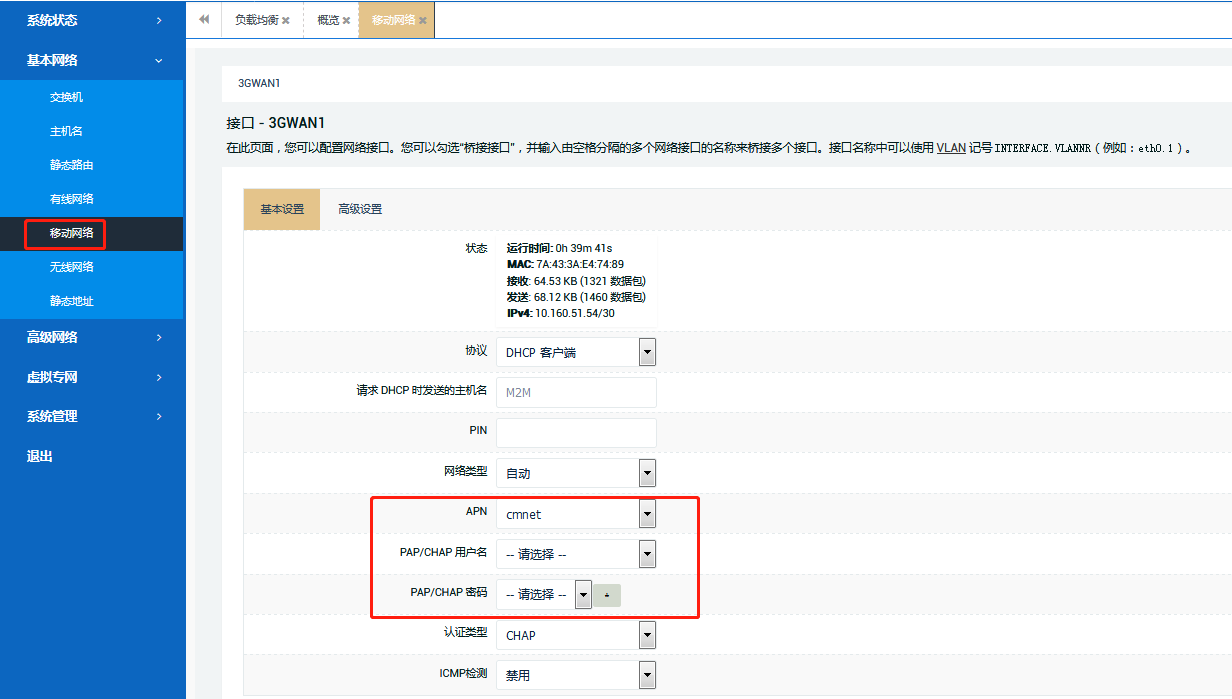

一般插卡即用,无需其他配置,如遇到APN物联网卡导致拨号失败,请先向卡商确认具体的APN账号信息,并对应填写即可。4G卡拨号成功的网络状态及 配置APN信息,分别查看如下:

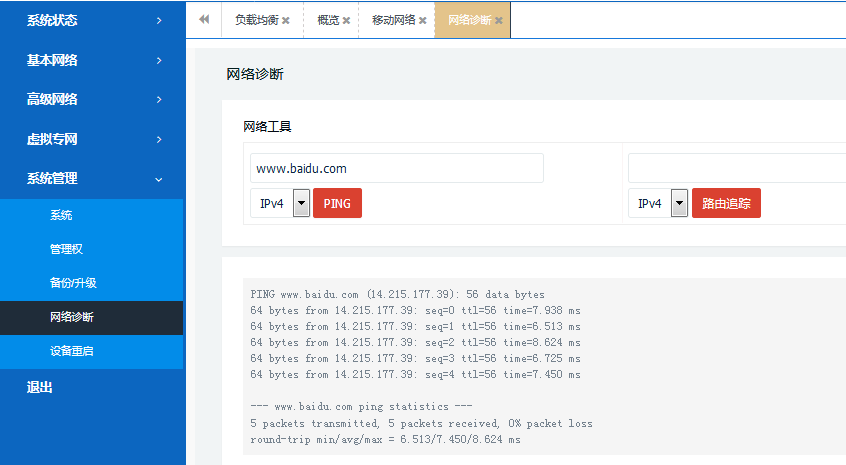

c)4G卡/WAN有线网络外网连通测试,ping通外网即可,如下:
3.有线WAN+4G卡负载均衡设置(有线优先,4G备份)
WAN_only:指仅使用WAN有线网络(无论3G/4G卡是否正常都忽略流量);
3gWAN_only:指仅使用3G/4G拨号网络(无论有线WAN网络是否存在都忽略);
baLanced:指同时使用WAN有线网络和3G/4G拨号网络;默认两者流量比例为1:1,可具 体修改;
baLanced_WAN:指同时使用WAN有线网络和3G/4G拨号网络;默认两 者流量比例 WAN:3gWAN1=2:1,可具体修改;
WAN_primary:指WAN有线网络优先,3G/4G拨号网络备份;当WAN有线异常或故障时, 网络自动检测切换到3G/4G网络;当WAN网络恢复后,网络流量再自动 检测切换到WAN有线。
3gWAN_primary:指3G/4G无线拨号网络优先,WAN有线网络备份;当3G/4G拨号网络 异常或故障时,网络自动检测切换到WAN 有线网络;当3G/4G无线 网络恢复后,网络流量再自动检测切换回去3/4G。
备注:默认接口检测配置下,有线WAN和4G网络切换时长为10-30秒之间,具体以实测为准。

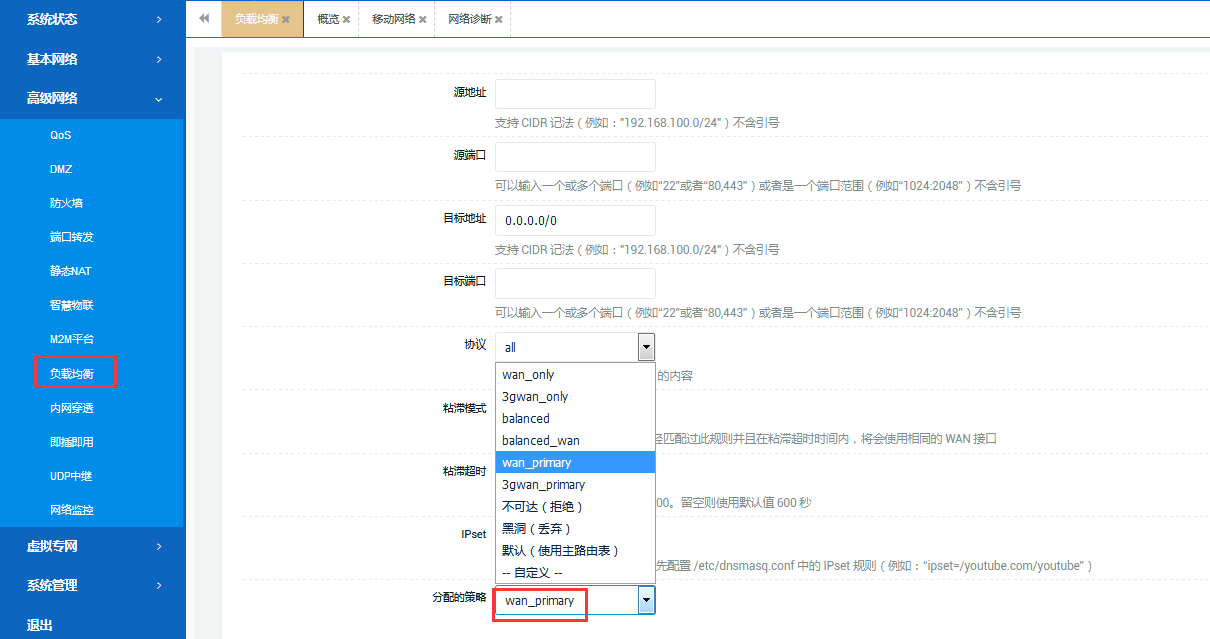

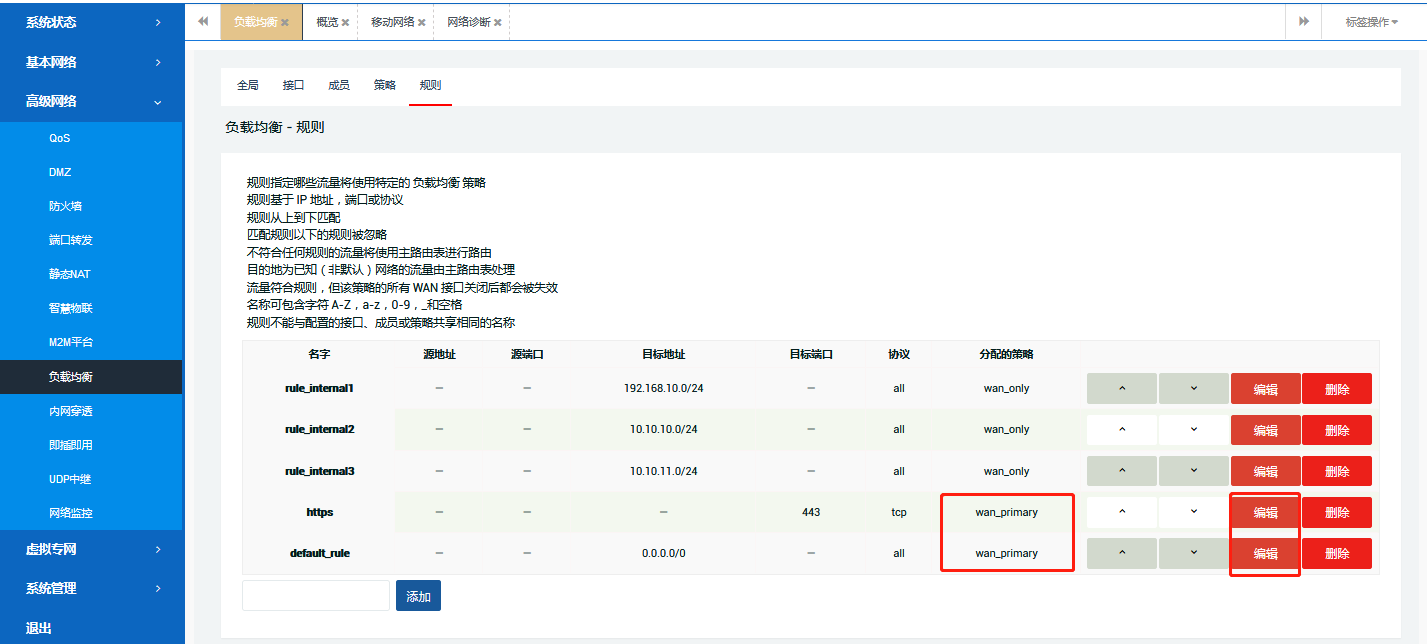

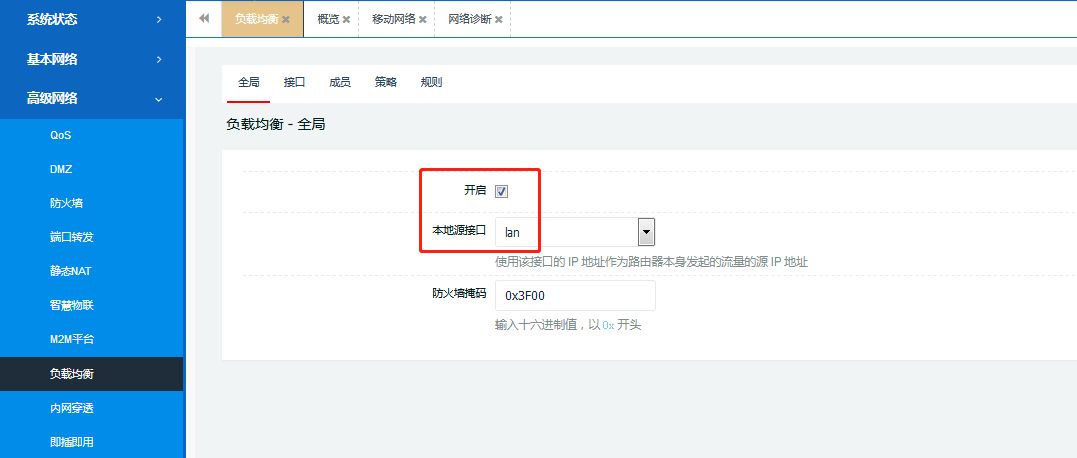

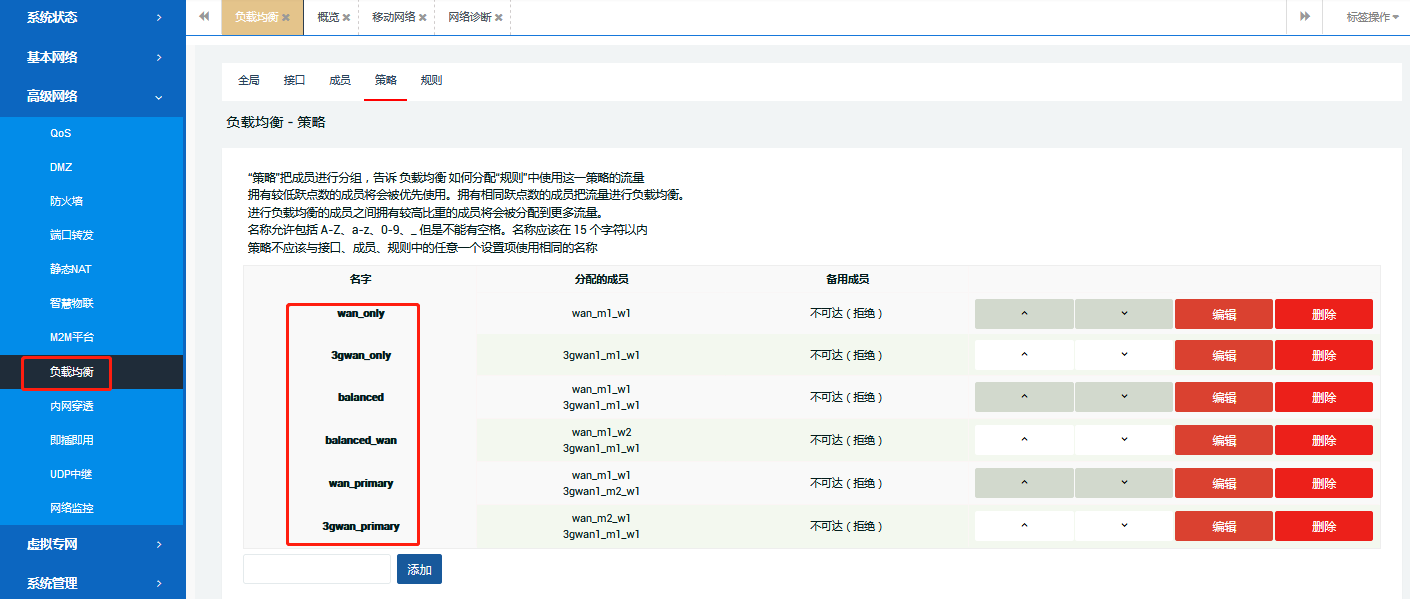

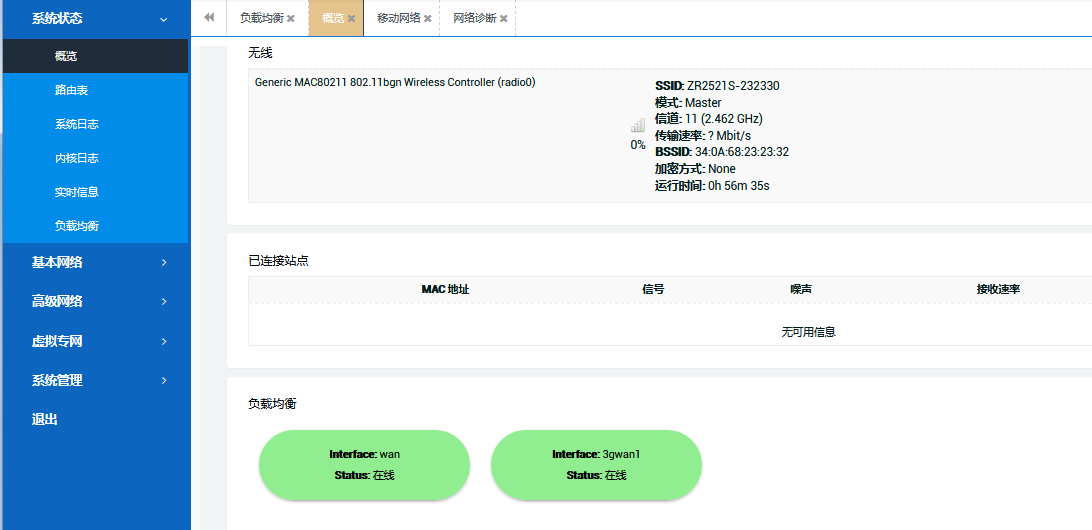

c)本实验这里使用有线优先,4G备份规则(即WAN_primary),配置及开启负载均衡功能分别如下:
4.当前接口流量使用判断
可以通过两种方式来简单判断路由器当前用的流量是走有线WAN还是4G卡(路由器同时使用有线WAN+4G环境,规则是有线优先,4G备份,即WAN_primary)。

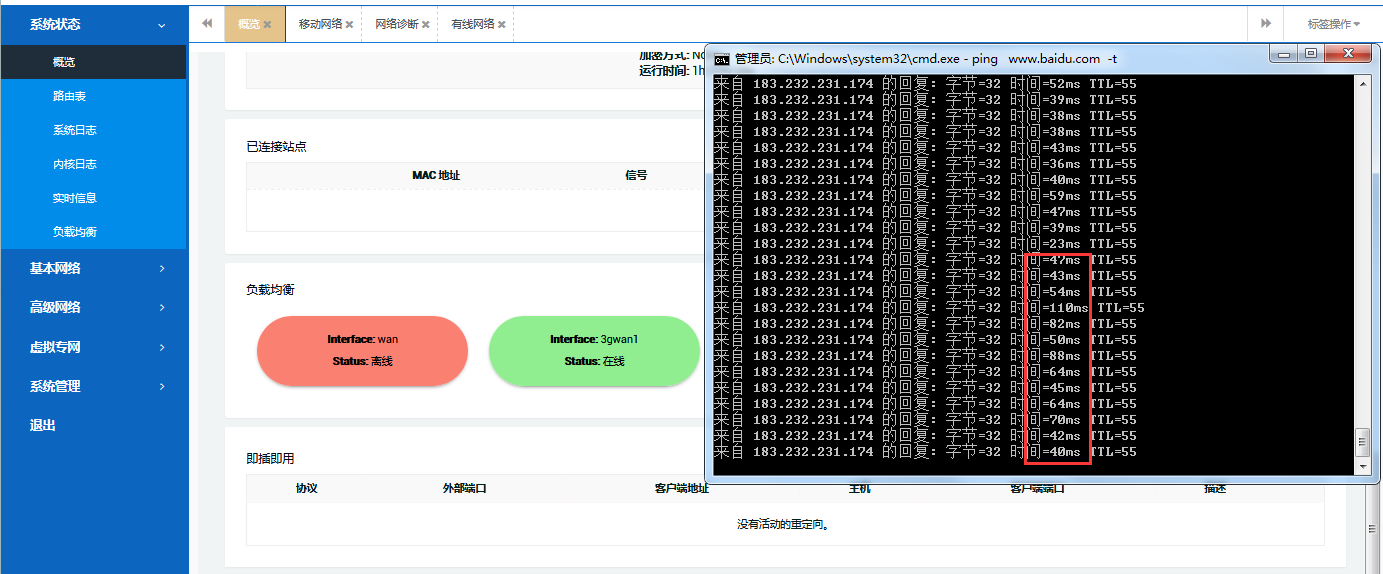

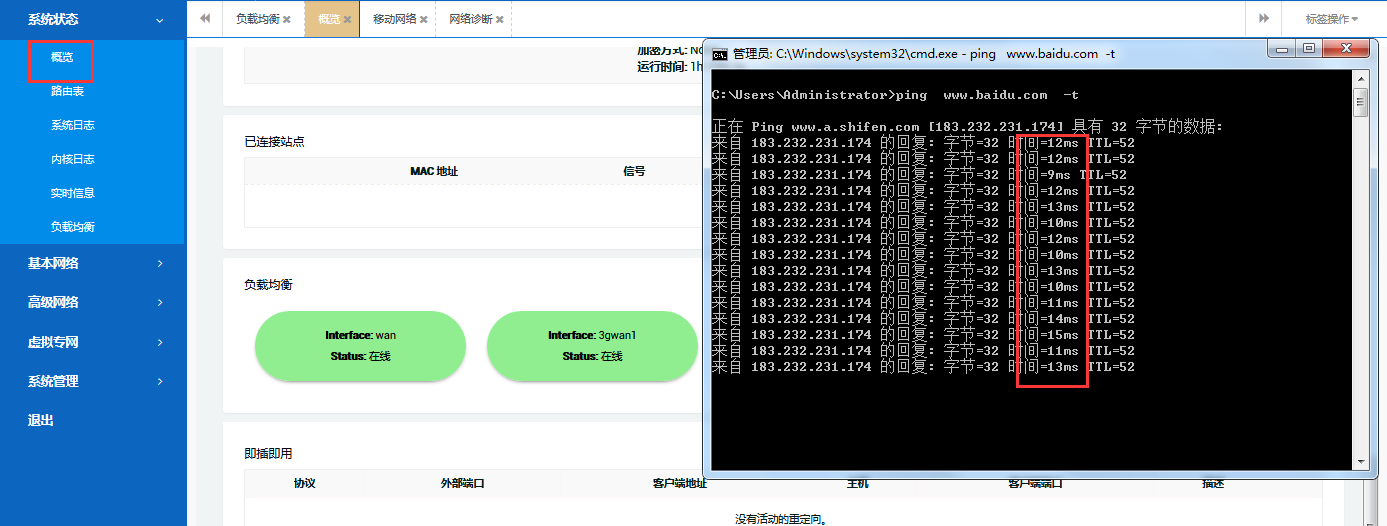

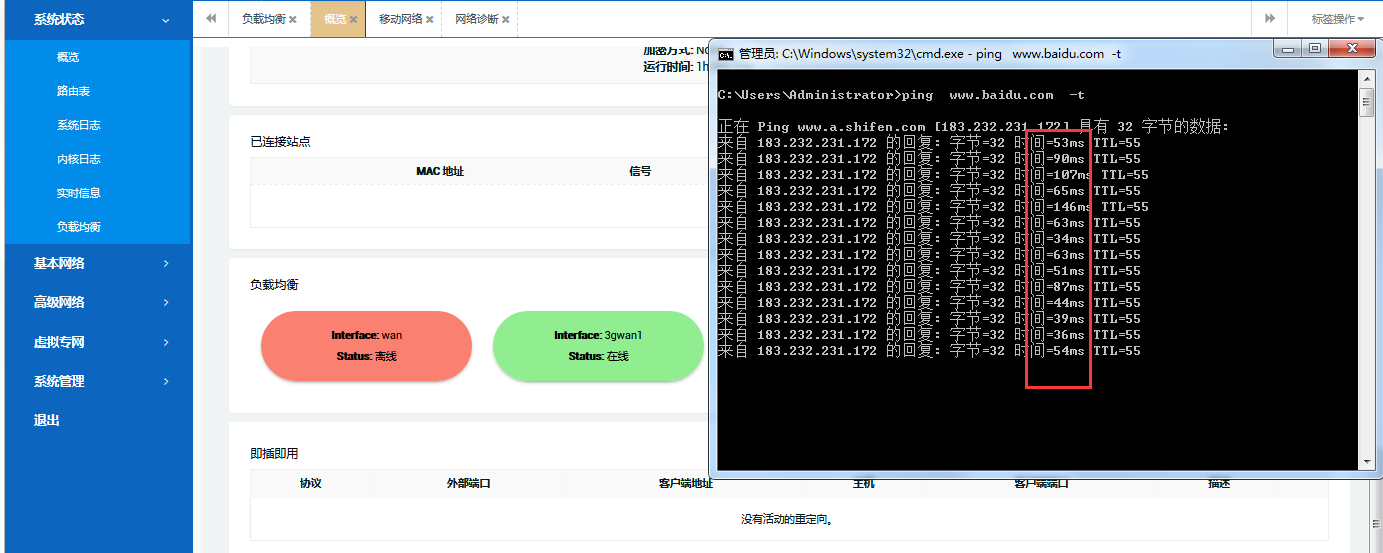

a)方法1:电脑端ping外网测试,一般有线WAN带宽比4G带宽会高许多,所以延时比较小的,即是使用有线接口流量的;当前有线WAN和4G卡ping外网延时,分别如下:
b)方法2:查看有线WAN和4G接口的流量使用(仅支持查看上电情况下流量,重启设备后,接口流量重新统计)。

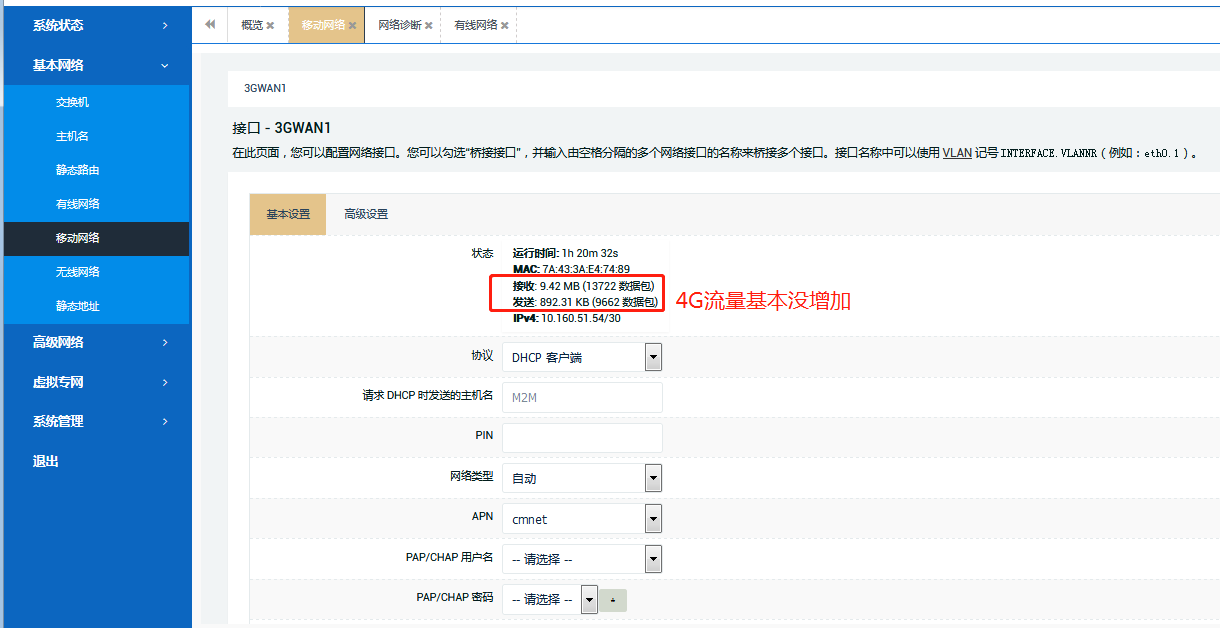

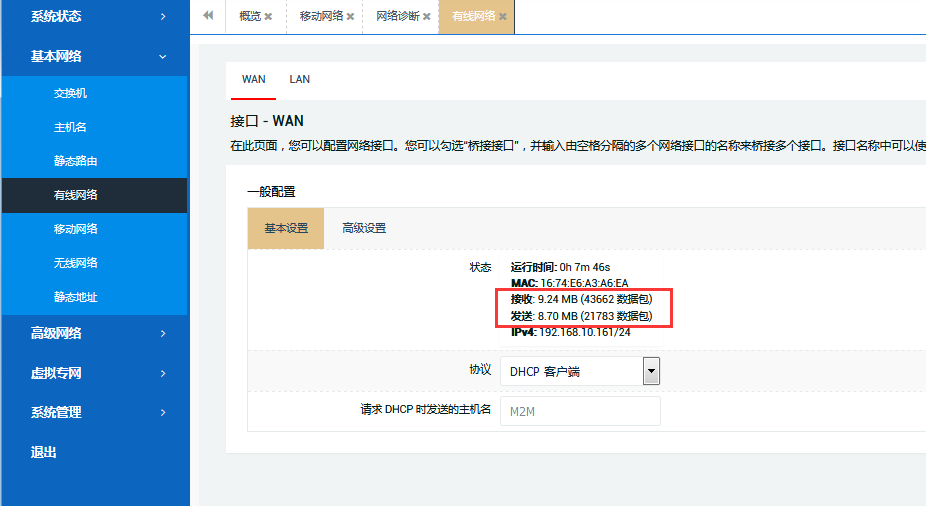

具体地,测试前,先分别记录查看各接口上下行流量使用,分别如下:

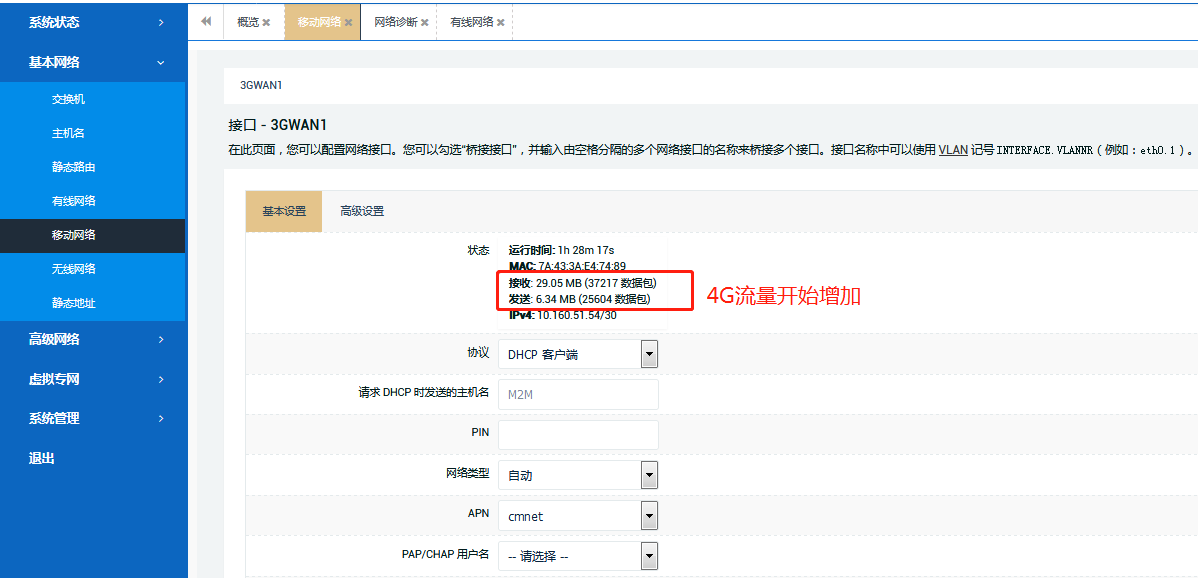

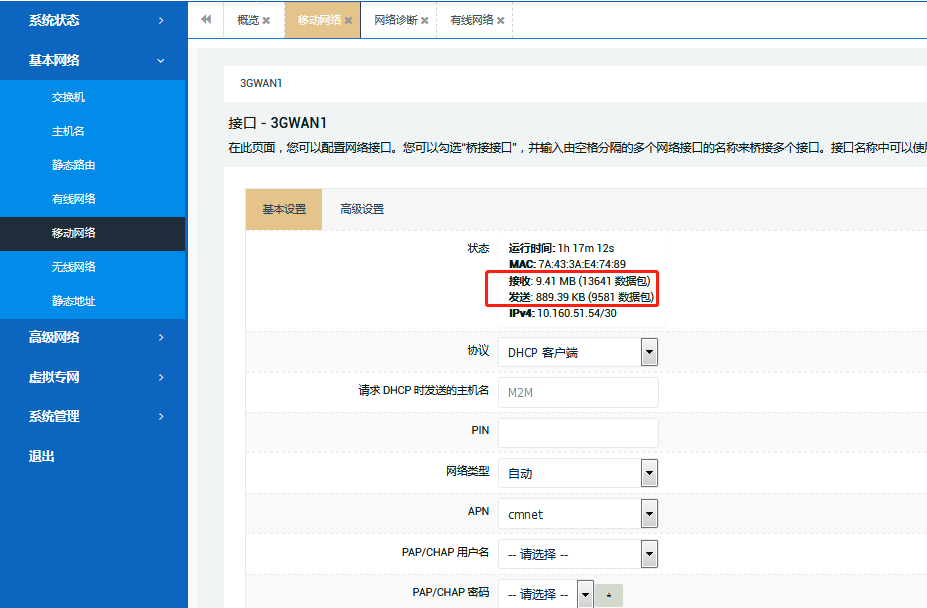

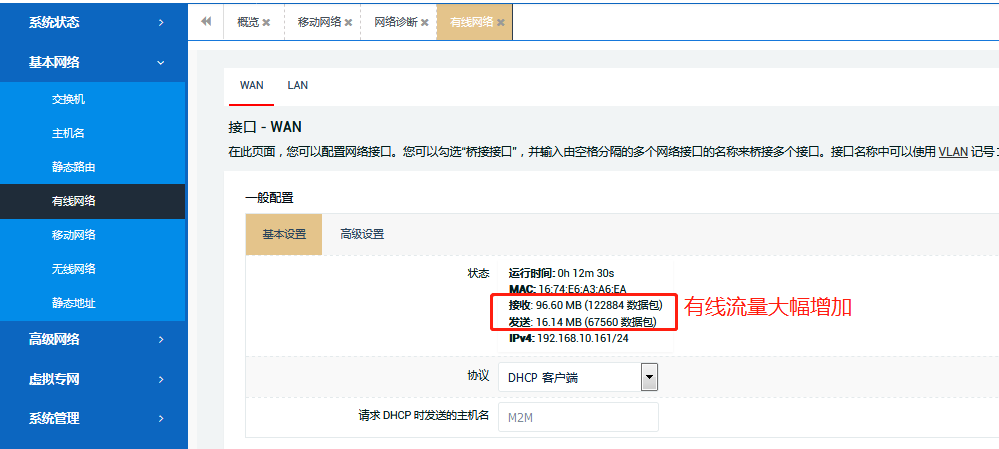

电脑端打开网页或视频上网等,过一会再分别统计有线WAN和移动3gWAN的接口流量,结果分别如下(有线使用流量增加,4G流量基本不增加,符合WAN_primary规则):

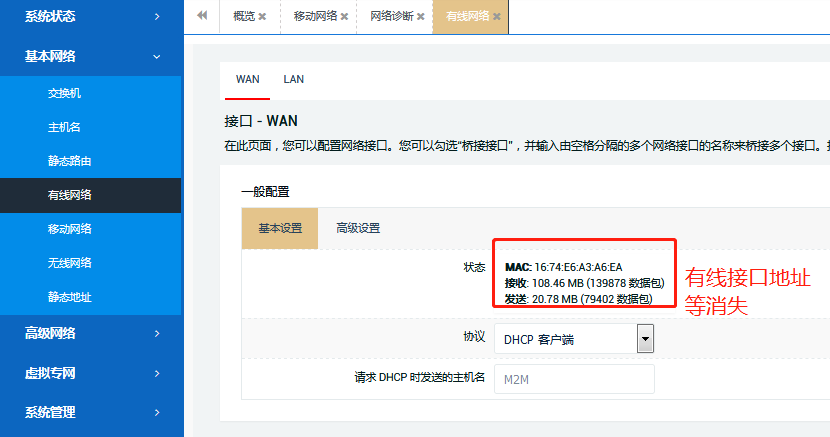

c)进一步测试:拔掉有线WAN,网络会正常检测有线WAN离线,10到30秒后切换到4G流量使用。如下:
