ZP3000远程控制西门子PLC实际案例

2023年03月03日
物联网资讯
718

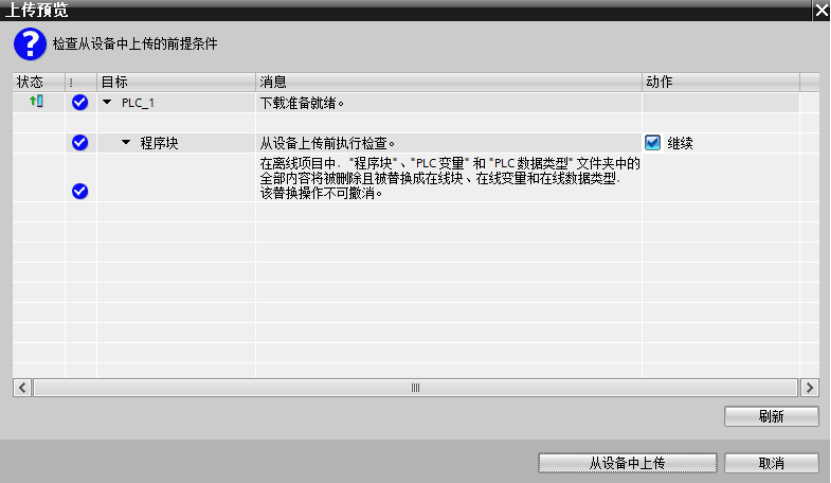

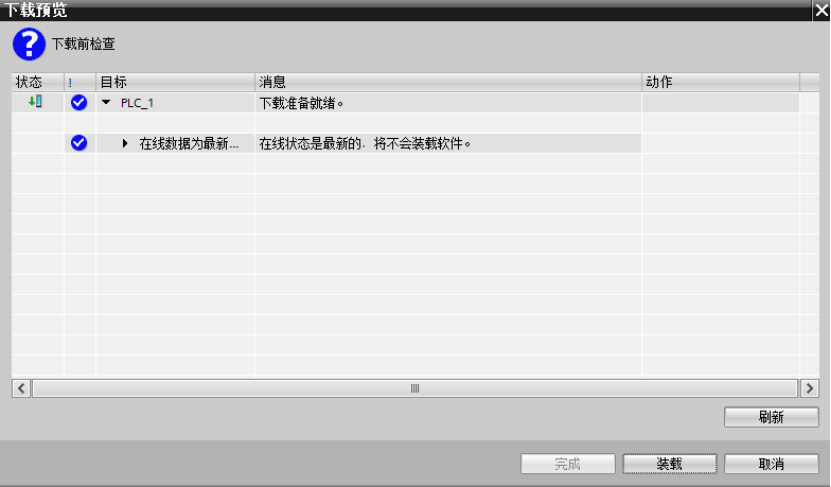

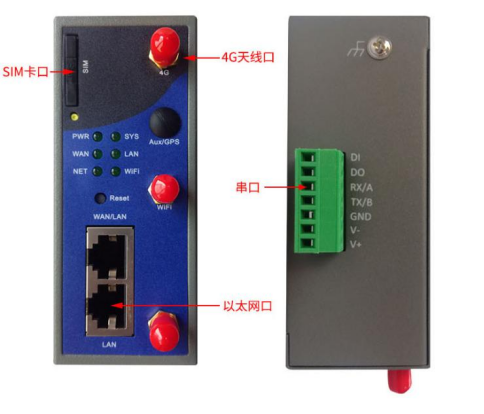

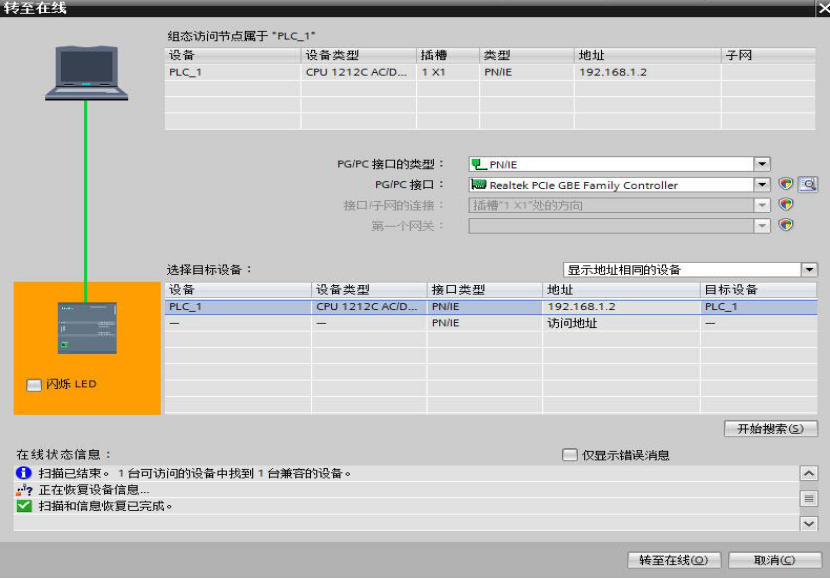

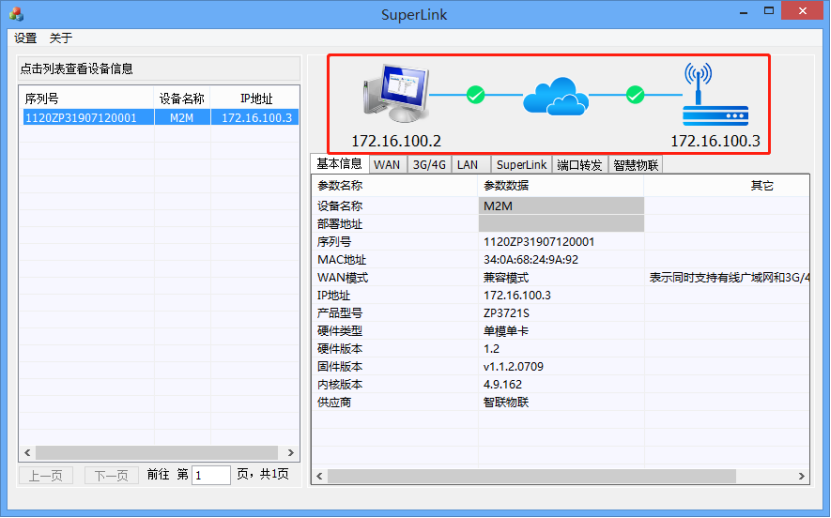

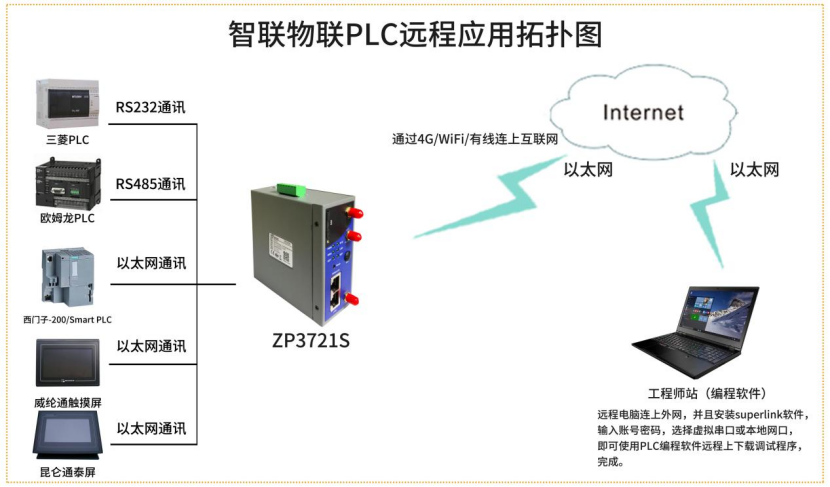

目前西门子SIMATIC S7-1200这款PLC已经被广泛采用,在使用过程中,无论是为了能更快的给客户提供技术支持,还是为了减少去现场调试的售后成本费用等等诸多原因。相信很多人都在想,如果可以通过远程给PLC进行上下载程序的操作,那该多好。 在如今这个物联网时代,远程对PLC调试上下载等操作已经开始在各个运营商中得到了应用,为企业解决了人员现场值守或运维差旅的问题,本期以智联物联的PLC远程控制网关ZP3721S为例来讲解远程控制PLC的方法。 第一步,简单介绍一下这款产品的接口,它具备2个以太网口和1路串口(RS232和RS485二选一),所以这款产品是可以同时支持串口PLC或者网口PLC的。由于S7-1200是网口的,所以串口我们不会用到。另外还需要用到的是sim卡以及4G天线这2个接口。 第二步,设置PLC的网络参数,包括IP地址,子网掩码和路由器地址。路由器地址就是PLC远程控制网关LAN口的地址(默认是192.168.1.1),子网掩码一般都是设置255.255.255.0,IP地址要和路由器地址在同一个网段(即前3个数字一样,最后一个可以任意设置),我这里设置的是192.168.1.2。 第三步,设置好PLC的网络参数后,将PLC远程控制网关与S7-1200相连,它们之间的连接很简单,只需要通过一根网线连接起来就好。 第四步,要实现远程控制PLC,那么首先得让PLC远程控制网关连上网络。让它上网也很简单,插上4G天线,插上一张SIM卡(设备支持全网通,三大运营商的SIM卡均可),然后给设备上电,不需要任何设置它就能自动连上4G网络了。 第五步,PC登录superlink软件,如下图红框处所示,如果能看到2个绿色的“√”,表示PLC远程控制网关和PC端的网络状态都是正常的,代表PC端已经和PLC远程控制网关连接上了。 第六步,PC打开PLC编程软件就可以对PLC进行转至在线,上传和下载等操作了。 将PLC转至在线 从PLC中上传程序 下载程序到PLC 使用感受,整个**远程控制PLC**的过程简单易用,和PLC本地直连电脑差不多,即使是小白也能很快上手。
